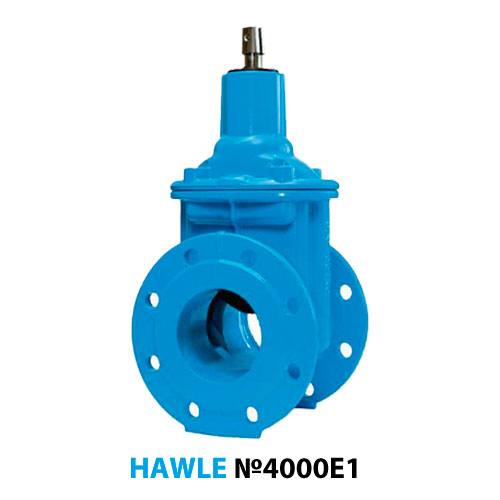

Засувка клинова Hawle 4000E1 ДУ 65 Ру16

Засувка чавунна фланцева з гумовим клином DN 65 Hawle серії 4000E1 PN 16

Призначена для закриття або відкриття потоку холодної питної води. Виготовлена з високоміцного чавуну, має гумовий клин та шпиндель з нержавіючої сталі. Корпус засувки зсередини і зовні повністю покритий антикорозійним епоксидним порошковим покриттям товщиною не менше 250 мікрон.

Мінімальні зусилля на закриття в будь-якій ситуації забезпечуються новою конструкцією клину та ущільнень, а також спеціальними напрямними клину. Рухлива гайка клину виготовлена з латуні, стійкої до появи цинкового нальоту, забезпечує ідеальне функціонування засувок, у тому числі у випадках високих навантажень.

Засувка поставляється без штурвалу.

Особливості засувки Hawle 4000E1:

• Підшипники шпинделя встановлені у корпусі через байонетний замок.
• Висока надійність та великий запас міцності.
• Направляючий клин із високими ковзними властивостями.
• Підходить для встановлення під землею.

Робочі параметри:

• Максимальний робочий тиск: 16 бар
• Діапазон робочих температур: +40°С

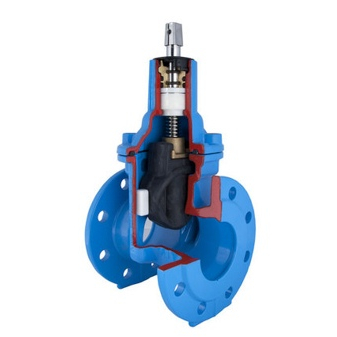

Матеріали засувки:

1. Корпус: Сфероїдальний чавун EN-GJS-400-18
2. Кришка: Сфероїдальний чавун EN-GJS-400-18
3. Клин: Вулканізований еластомером чавун EN-GJS-400-18
4. Напрямні клина: зносостійкий пластик
5. Гайка клина: латунь CuZn40Pb2
6. Шпиндель: Нержавіюча сталь St 1.4021
7. Ущільнення: латунь/POM (Поліоксіметилен)
8. Кільцеве ущільнення: EPDM
9. Прокладка кришки: EPDM
10. Болти кришки: сталь 8.8
11. Чохол підшипника шпинделя: РЕ
12. Ковзна шайба: POM
13. Підшипник шпинделя: POM

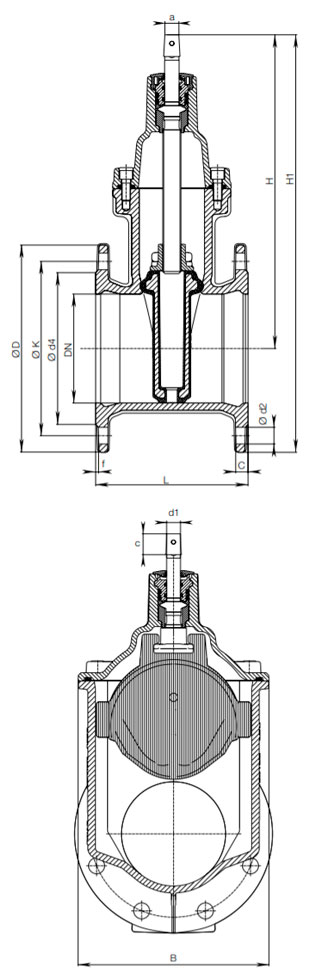

Розміри засувки:

Фланці:

• DN – 65 мм
• D – 185 мм
• C – 18 мм
• K – 145 мм
• d4 – 118 мм
• f – 5 мм

Болти:

• Кількість – 4 шт
• Різьблення – М16
• d2 – 19 мм

Шпіндель:

• a – 17.3 мм
• c – 30 мм
• d1 – 20 мм

Засувка:

• H – 298 мм
• H1 – 390 мм
• L – 170 мм
• B – 172 мм

Вага – 13.5 кг
