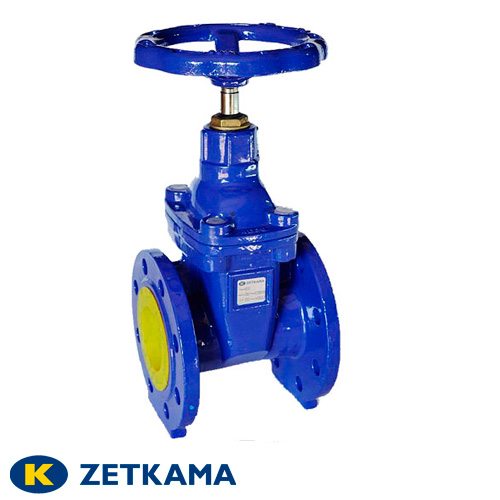

Засувка чавунна клинова Zetkama 111D ДУ 100 Ру 16

Засувка чавунна фланцева з гумовим клином ДК 100 Zetkama тип 111 D

Особливості засувки:

• Робоче середовище: питна вода, промислова вода, нейтральні середовища.
• Покриття: епоксидна фарба (300 мікрон) – колір RAL 5002
• Клас герметичності “А” згідно з EN – 12266-1
• Можливість встановлення приводу
• Наявність отворів для встановлення транспортувальних кілець
• Тип шпинделя – невисувний

Робочі параметри:

• Максимальний робочий тиск: 16 бар
• Діапазон робочих температур: +70°С

Матеріали

1. Корпус: Ковкий чавун EN-GJS-500-7 5.3200
2. Вулканізований клин: чавун EN-GJS-500-7 + EPDM
3. Вулканізований клин: чавун EN-GJS-500-7 + EPDM
4. Гайка штока: CuZn36Pb2As
5. Шток: X20Cr13
6. Ущільнення кришки: EPDM
7. Кришка: Ковкий чавун EN-GJS-500-7 5.3200
8. Болт: C15, C15R, C15E
9. Заглушка: полімер
10. Ущільнення: EPDM
11. Підшипник: Nylon
12. Кільцева прокладка: EPDM
13. Втулка з різьбленням: CuZn36Pb2As
14. Кільцева прокладка: EPDM
15. Запобіжне кільце: NBR/EPDM
16. Прокладка під штурвал: C15, C15R, C15E
17. Гайка: C15, C15R, C15E
18. Штурвал: EN-GJS-500-7 5.3200

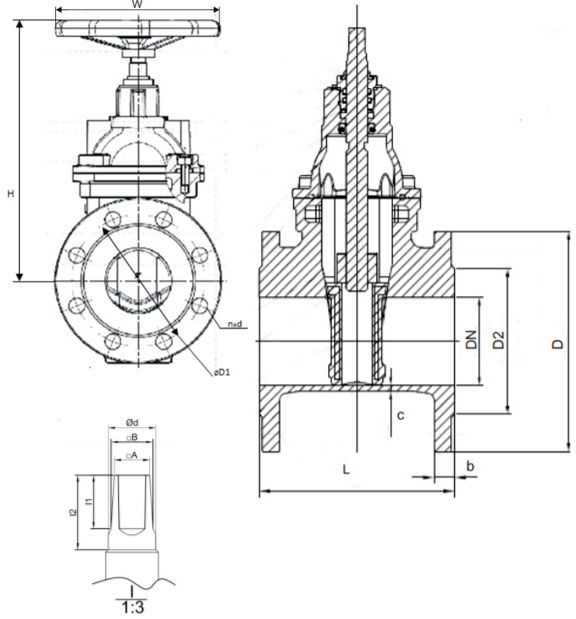

Розміри засувки:

• ДК – 100 мм
• H – 335 мм
• L – 190 мм
• D – 220 мм
• D1 – 180 мм
• D2 – 156 мм
• b – 19 мм
• n – 8
• d -19 мм
• W – 250 мм
• C – 6.0 мм
• A – 17 мм
• B – 19.5 мм
• фd – 24 мм
• l1 – 25 мм
• l2 – 32 мм
• Вага – 18.6 кг
